预成型焊片通过形状定制化、工艺兼容性、质量可控性三大核心优势，解决了传统焊接材料在精密化、自动化、环保化趋势下的痛点，成为高可靠性电子制造不可或缺的基础材料。
一、产品介绍

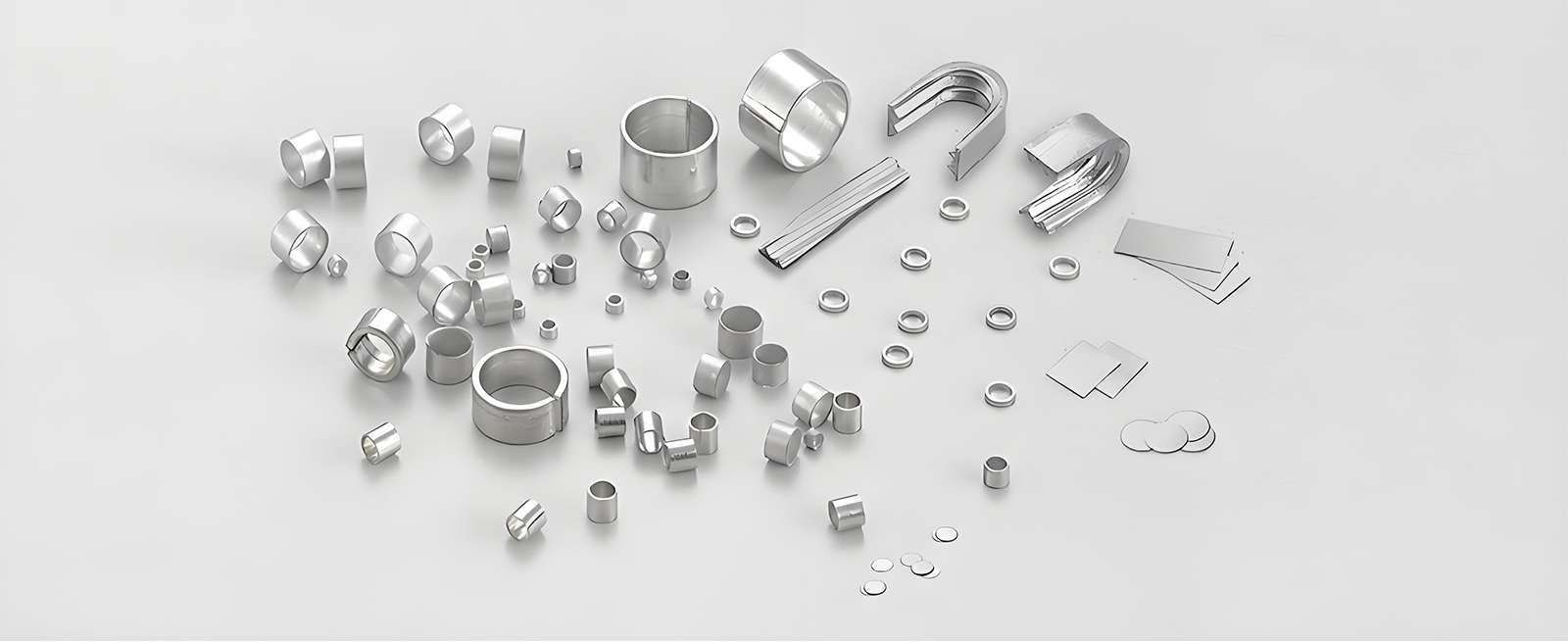

预成型焊片提供精确的焊料用量，是 PCB 组装、晶片连接、汽车配件元件、电力模组板材连接、电子元件装配等应用的理想解决方案。
○成分均匀精准，高洁净无污染；
○表面光洁度高，尺寸精度严格；
○杂质含量极低，氧化残留少，显著降低焊接空洞率。
二、应用领域

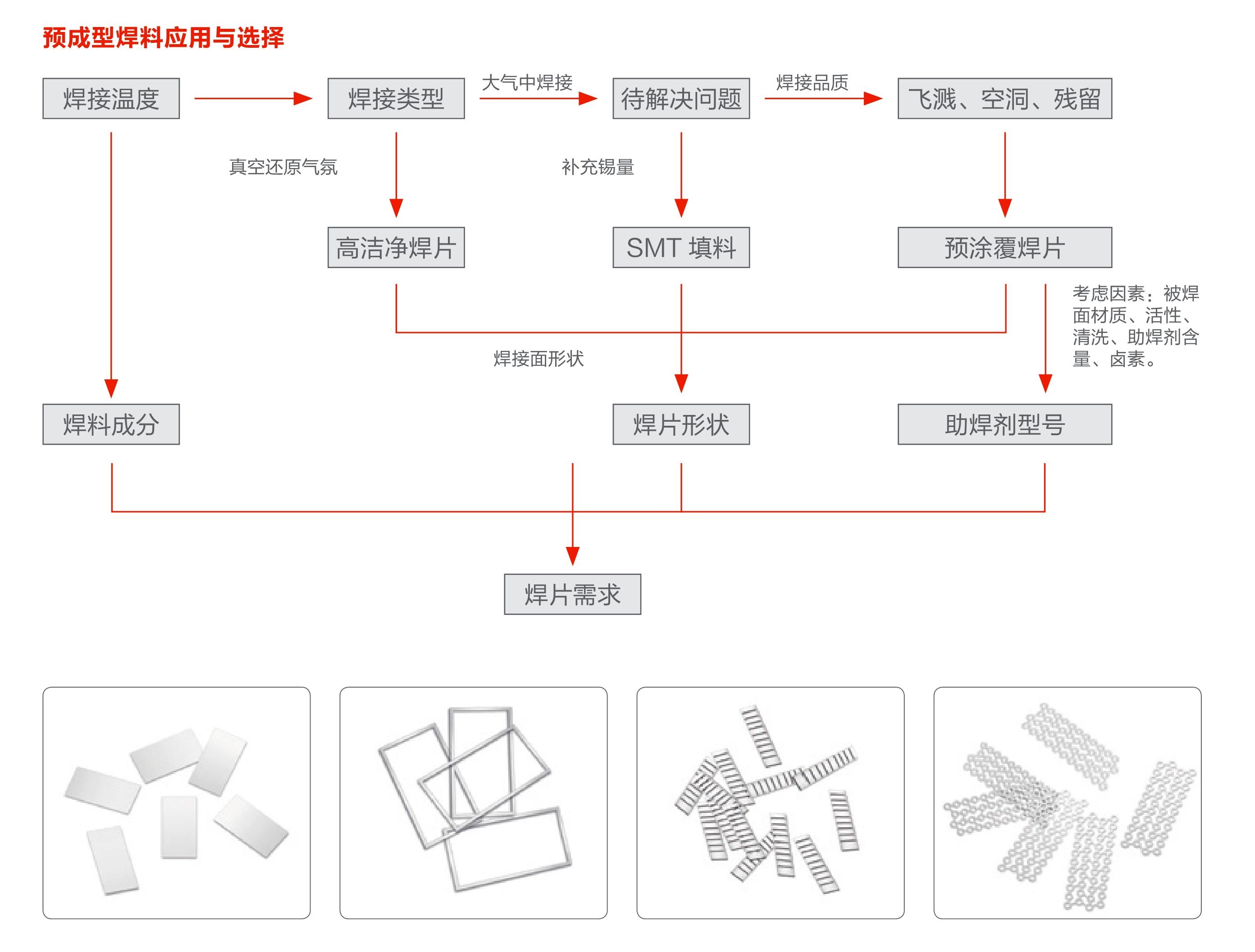

主要用于公差小需要大量制造的过程以及用于对焊料的形状和质量有特殊要求的场合。广泛应用于军工、航空、光通讯、精密医疗电子、功率电力电子、新能源气车、无人驾驶，物联网等领域。
• PCB • 结构件 • 微波板 • 微波插针 • 芯片 - 热沉 • IGBT 模组 / 晶闸管 • 大功率器件 - 基板• 同轴电缆 / 天线 / 馈线、接头等
三、性能参数
①按形状分类
|
类型 Type |
最小尺寸 Smallest Size(mm) |
最大尺寸 Biggest Size(mm) |
|
|
圆环形 Circle shape 圆垫圈形 Round washer shape |
外径 Outer diameter |
1.4±0.025 | 60±0.05 |
| 内径 Inner diameter | 0.8±0.025 | 59±0.05 | |
| 高度 Height | 0.08±0.02 | 4.0±0.05 | |
| 壁厚 Wall thickness |
0.08±0.02 |
29.6±0.05 | |
|
冲切矩形 Die cut rectangle |
宽度 Width |
0.08±0.02 |
60±0.02 |
| 长度 Length |
0.08±0.02 |
200±0.05 | |
| 厚度 Thickness | 0.03±0.015 | 4.0±0.025 | |
|
方框形 Box shape |
内框长 Inner frame length | 1±0.05 | 98±0.05 |
| 内框宽 Inner frame width |
1±0.05 |
98±0.05 |
|
| 外框长 Outer frame length |
2±0.05 |
100±0.05 |
|
| 外框宽 Outer frame width |
2±0.05 |
100±0.05 |
|
|
直纹 Straight lines 斜纹 Twill |
宽度 Width | 5.2±0.2 | 20.24±0.2 |
| 长度 Length | 5±0.08 | 60±0.13 | |
| 底厚 Bottom thickness | 0.4 -0.05'' | 2.28 -0.05'' | |
| 峰高 Peak height | 0.64±0.1 | 3.80±0.1 | |
|
圆盘形 Disc shape |
直径 Diameter | Φ1±0.02 | Φ60±0.05 |
| 厚度 Thickness | 0.03±0.015 | 60±0.13 | |
|
U形 U-shape |
宽度 Width | 0.8±0.02 | 60±0.02 |
| 壁厚 Wall Thickness |
0.8±0.02 |
29.6±0.05 | |
| U半径 U radius | 2.29±0.05 | 8.23±0.05 | |
|
凸台形 Convex shape |
凸台直径 Convex diameter | 1.0±0.02 | 48±0.02 |
| 底直径 Bottom diameter | ≥凸台直径+ (0.02-0.05) |
≥凸台直径+ (0.02-0.05) |
|
|
焊料带 solder tape |
宽度 Width | 3.0±0.1 | 100±0.1 |
| 厚度 Thickness | 0.03±0.015 | 4±0.02 | |
②按合金分类
|
合金/Alloy |
熔点/℃ 固相/液相 |
密度 g/cm³ |
电阻率 μΩ.m |
热导率 w/m.K |
热膨胀系数 10-6/℃ |
抗拉强度 Mpa |
| In51Bi32.5Sn16.5 | 60 | 7.88 | 0.522 | / | 22 | 33.44 |
| In66.3Bi33.7 | 72 | 7.99 | / | / | / | / |
| Bi50Pb28Sn22 | 100 | 9.44 | / | / | / | / |
| In52Sn48 | 118 | 7.3 | 0.147 | 34 | 20 | 12 |
| In50Sn50 | 118/125 | 7.3 | 0.147 | 34 | 20 | 11.86 |
| Bi58Sn42 | 138 | 8.56 | 0.383 | 19 | 15 | 55.16 |
| Bi57Sn42Ag1 | 138/140 | 8.57 | / | / | / | / |
| In97Ag3 | 143 | 7.38 | 0.075 | 73 | 22 | 5.5 |
| Sn43Pb43Bi14 | 144/163 | 9.02 | / | / | 24 | 44.1 |
| In80Pb15Ag5 | 149/154 | 7.85 | 0.133 | 43 | 28 | 17.58 |
| Sn53Pb37Bi10 | 150/168 | 8.65 | / | / | / | / |
| Sn70Pb18In12 | 154/167 | 7.79 | 0.141 | 45 | 24 | 36.68 |
| In100 | 157 | 7.31 | 0.072 | 86 | 29 | 1.88 |
| In70Pb30 | 165/175 | 8.19 | 0.195 | 38 | 28 | 23.79 |
| In60Pb40 | 174/185 | 8.52 | 0.246 | 29 | 27 | 28.61 |
| Sn77.2In20Ag2.8 | 175/187 | 7.25 | 0.176 | 54 | 28 | 46.88 |
| Sn62Pb36Ag2 | 179 | 8.42 | 0.145 | 42 | 27 | 44 |
| Sn63Pb37 | 183 | 8.4 | 0.146 | 51 | 25 | 52 |
|
In50Pb50 |
184/210 | 8.86 | 0.287 | 22 | 27 | 32.2 |
|
Pb60In40 |
197/231 | 9.3 | 0.331 | 19 | 26 | 34.48 |
|
Sn86.9In10Ag3.1 |
201/205 | 7.37 | / | / | / | / |
| Au10Sn90 | 217 | 7.78 | / | / | / | 50.2 |
|
SAC387(Sn95.5Ag3.8Cu0.7) |
217 | 7.4 | 0.132 | 57 | 22 | 48 |
| SAC305(Sn96.5Ag3.0Cu0.5) | 217/218 | 7.37 | 0.132 | 58 | 21 | 50 |
| Sn96.5Ag3.5 | 221 | 7.37 | 0.018 | 33 | 30 | 39 |
| Sn99.3Cu0.7 | 227 | 7.31 | / | / | / | / |
| Sn100 | 232 | 7.29 | 0.111 | 73 | 24 | 13.1 |
| Sn65Ag25Sb10 | 233 | 7.8 | / | / | 36 | 117.2 |
|
Sn95Sb5 |
235/240 | 7.25 | 0.145 | 28 | 31 | 40.7 |
|
Sn90Sb10 |
240/250 | 7.22 | / | 42 | 27 | 44 |
| Pb75In25 | 240/260 | 9.97 | 0.375 | 18 | 26 | 37.58 |
|
Pb88Sn10Ag2 |
268/290 | 10.75 | 0.203 | 27 | 29 | 22.48 |
|
Pb90Sn10 |
275/302 | 10.75 | / | / | 24.6 | 32 |
| Pb92.5Sb5Ag2.5 | 287/296 | 11.02 | 0.2 | 26 | 24 | 29.03 |
| Pb92.5In5Ag2.5 | 300/310 | 11.02 | 0.313 | 25 | 25 | 31.44 |
